漏電保護器的功能: 當?shù)蛪弘娋W(wǎng)中人與地之間發生觸電時，如果能迅速切斷電源，觸電者就能脫離危險或停止漏電設備的運行，從而避免事故的發生。

漏電保護器是一種安全防護電器，用于防止觸電和漏電引起的人身傷亡事故、設備損壞和火災。漏電保護器安裝在中性點直接接地的三線四線低壓電網中。其主要功能是提供間接接觸保護。當其額定工作電流低于30MA和30MA時，也可直接聯系保護的輔助保護。

安裝漏電保護器不僅是防止觸電傷亡的有效后備安全措施，而且最根本的措施是防患于未然。我們不應該夸大漏電保護器的作用，忽視基本的安全措施。我們對此有充分的理解。

漏電保護器主要提供間接接觸保護。在某些情況下，它們也可用作直接接觸的輔助保護，以防止?jié)撛诘闹旅姄羰鹿省?/p>

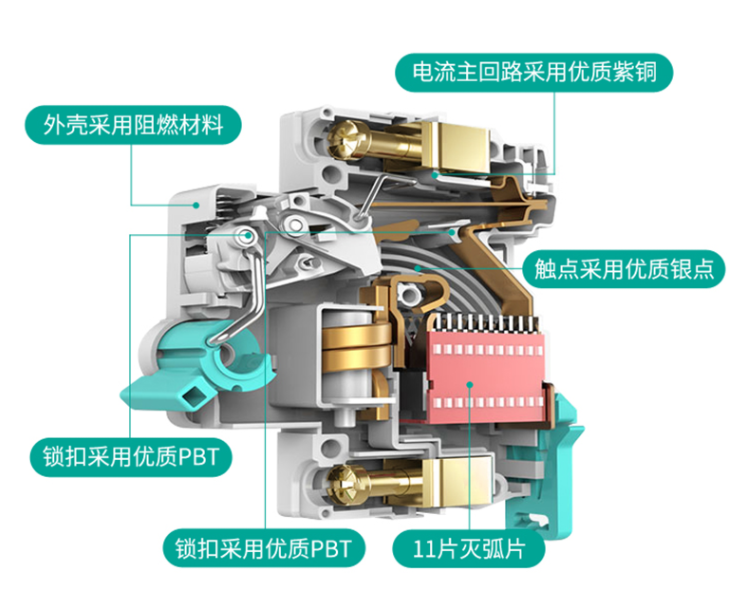

漏電保護器的結構組成是什么？ 漏電保護器主要由三部分組成:檢測元件、中間放大環節和操作執行機構。

①檢測元件。它由零序變壓器組成，檢測泄漏電流并發出信號。

(2)放大。微弱的泄漏信號被放大，根據不同的器件(放大部分可以采用機械器件或電子器件)形成電磁保護器的相位電子保護器。

(3)執行機制。接收到信號后，主開關從閉合位置切換到斷開位置，從而切斷電源。它是受保護電路與電網斷開的跳閘部件。

那么漏電保護器是如何起到保護作用的呢？? 我們知道當電氣設備漏電時，會出現異常的電流或電壓信號。漏電保護器檢測并處理異常電流或電壓信號，以促使致動器動作。我們稱故障電流型漏電保護器為電流型漏電保護器和故障電壓型漏電保護器。電壓型漏電保護器結構復雜，在外界干擾下穩定性差，制造成本高，已基本消除。目前，國內外漏電保護器的研究和應用以電流型漏電保護器為主。?

電流型漏電保護器利用電路中的一部分零序電流(通常稱為剩余電流)作為動作信號，大多采用電子元件作為中間機構，靈敏度高，功能齊全。這種保護裝置已被廣泛使用。漏電保護器由四部分組成:

1.檢測元件:檢測元件可以說是零序電流互感器。受保護相線和零線穿過環形鐵芯形成變壓器初級線圈N1，纏繞在環形鐵芯上的繞組形成變壓器次級線圈N2，不會發生漏電，當流過相線和零線的電流矢量之和等于零時，在N2上會產生相應的感應電動勢。當發生漏電時，相線和零線電流矢量之和不等于零，在#上產生感應電動勢，該信號將被發送到中間環節進行進一步處理。?

2.中間環節:中間環節通常包括放大器、比較器和脫扣器。當中間鏈路是電子鏈路時，中間鏈路也需要輔助電源來提供電子電路所需的電源。中間環節的功能是放大和處理來自零序變壓器的泄漏信號，并將其輸出至執行器。

3.執行器:這種結構用于接收中間鏈路命令信號，執行動作，并在故障時自動切斷電源。?????

4.試驗裝置:漏電保護器是一種保護裝置，應定期檢查其完整性和可靠性。測試裝置是由測試按鈕和限流電阻串聯而成，用以模擬泄漏路徑，檢查裝置是否能正常工作。
