什么是常規用的輕觸開關，這個穎鑫電子小編今天為各位講解下。

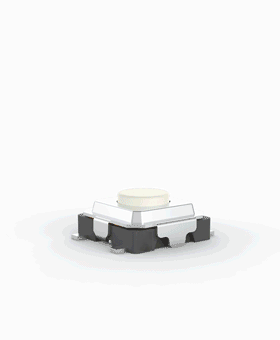

輕觸開關一種電子開關，屬于電子元器件類，又叫按鍵開關，使用時以滿足操作力的條件向開關操作方向施壓開關功能閉合接通，當撤銷壓力時開關即斷開，其內部結構是靠金屬彈片受力變化來實現通斷的。

輕觸開關尺寸

2x4系列結構有：小貝貝開關/2x4x3.5；

3×3系列：H=0.35/0.7/1.5/2.0；

3x4系列：小龜兩腳、四腳，中龜四腳，大龜；

3x6系列：結構有：3x6×2.5紅頭、白頭；

3x6x4.3和3x6×5插腳、貼片、帶支架、側按；

4.5x4.5系列：H=3.8/4.3/5/6/7/8結構有：邊三腳，插腳，貼片；

5.2x5.2系列：結構有：無蓋0.8h，平蓋，銅頭、塑膠頭1.5、1.7、2.5、4.3h；

6x6系列：H=2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5/5.5/6/6.5/7/8/9/12。

輕觸開關結構由：嵌件、基座、彈片、按鈕、蓋板組成其中防水類輕觸開關在彈片上加一層聚酰亞胺薄膜。

輕觸開關封裝種類

1、SMT貼片；

2、DIP插件。

輕觸開關主要技術參數

1、環保標準， 有RoHS、無鹵、以及歐盟等地區對有害物質管控值的限定。

2、額定電流、電壓； 通常為毫安極， 50mA12VDC。

3、操作力度；50gf、100gf、160gf、260gf、320gf、520gf。

4、操作壽命；操作壽命一般與操作力度成反比，拿160gf來說、通常6x6開關可以做到100萬次~300萬次壽命。

5、工作環境溫度；-25攝氏度到+70攝氏度

6、開關行程。

輕觸開關體積小，屬標準件，尺寸及相關參數須結合行業標準，顏色也比較單一；而薄膜開關則可根據客人要求，訂做不同大小、外觀及顏色等，使用更方便、靈活。薄膜開關柔軟性好，封閉式結構及防水構造，對環境的適應性更好。輕觸開關不能獨立產生功能，必須與PCB線路板配合使用，才能形成一個完整的開控制系統；而薄膜開關則是將面板、開關、導電線路整合在一起，能獨立形成一個完整的控制系統，可以為客戶提供一個整體的開關解決方案。

輕觸開關參數

額定電壓是指開關在正常工作時所允許的安全電壓。加在開關兩端的電壓大于此值，會造成兩個觸點之間打火擊穿。

額定電流指開關接通時所允許通過的最大安全電流。當超過此值時，開關的觸點會因電流過大而燒毀。

絕緣電阻指開關的導體部分與絕緣部分的電阻值，絕緣電阻值應在100MQ以上。

接觸電阻是指開關在開通狀態下，每對觸點之間的電阻值，一般要求在0.1-0.5Q以下，此值越小越好。

耐壓指開關對導體及地之間所能承受的最低電壓。

壽命是指開關在正常工作條件下，能操作的次數，一般要求在5000-35000次左右。
